创新应用汇丨全自动照准全站仪助力高铁站高效施工

2026-08-1311

自动照准让高铁放样“快准稳”｜索佳iX全站仪助力广湛高铁湛江北站高效施工

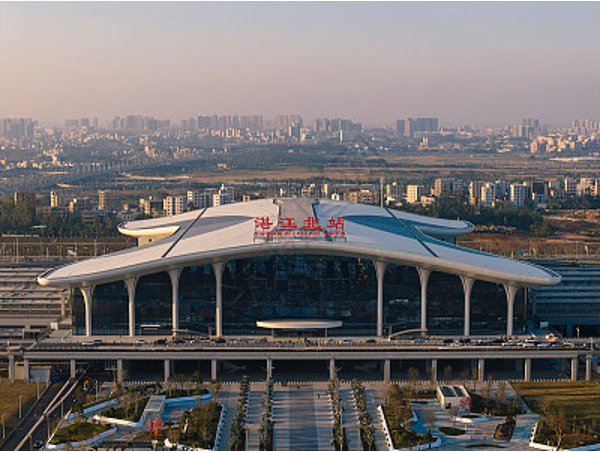

广湛高铁湛江北站是粤西地区关键性综合交通枢纽，集高铁始发、城际换乘、市政匝道及大型站房于一体，总建筑面积10.5万㎡，车场规模6台12线。项目包含多层立体站房、超大跨度钢屋盖、多联匝道桥梁及室外配套管网工程，施工现场交叉作业密集、通视条件差、高空及远距离测点繁多，全站放样精度要求达到毫米级，对全站仪照准稳定性、抗干扰能力与作业效率提出极高标准。

现场测量痛点

人工照准成为施工测量主要瓶颈

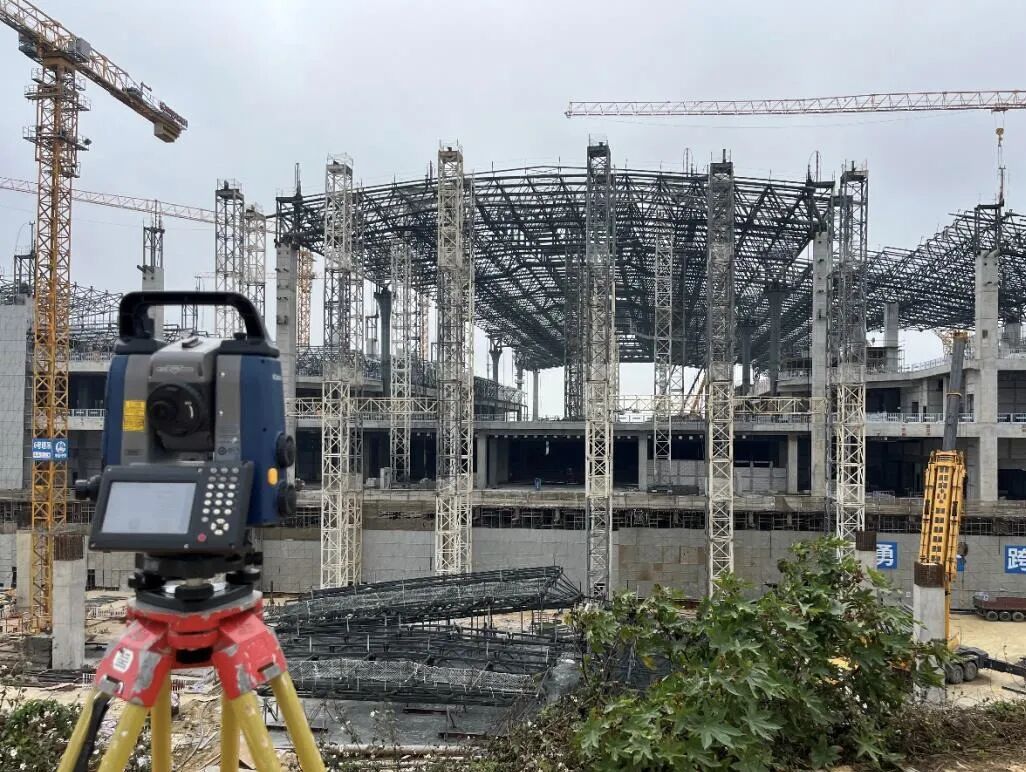

高铁站房施工现场脚手架林立、塔吊持续作业、施工人员及物料频繁穿行，通视遮挡属于常态。传统常规全站仪依靠人工照准、手动微调精确照准完成对点作业，在本项目复杂工况下暴露诸多短板，所有问题均集中在照准环节：

? 高空测点照准难度大：钢屋盖测点离地高度超30m，人工仰视瞄准易产生视觉疲劳，照准偏差不可控，直接引发放样点位误差；

? 视线遮挡容错率极低：通视光路短暂遮挡后，人工照准需要重新找点、重新照准，复测返工量大，耽误施工进度；

? 密集点位放样效率低下：钢结构拼接点、立柱控制线、预埋构件点位密集，人工逐点照准耗时久，无法匹配多工作面同步施工节奏；

? 恶劣光线+远距离工况照准困难：强光日间施工、夜间加班测量以及200m以上远距离放样时，人眼照准清晰度大幅下降，精确照准时间较长，人为观测角度误差大。夜间放样光线不好时，棱镜端需要人员照明；

? 作业人力成本偏高：必须配置观测员+跑尺员双人配合，专人留守仪器完成照准操作，项目高峰期测量人员压力大；

? 放样精度和速度专业依赖性强：结合项目实测比对，项目部最终选用索佳iX测量机器人，依托仪器核心的全自动照准及智能跟踪功能，彻底替代人工手动照准工序，针对性破解现场高精度放样难题。

核心优势

全自动照准功能，针对性解决现场瞄点难题。

索佳iX全站仪以全自动照准为核心功能，搭载智能棱镜识别与自动跟踪技术，仪器可自动搜索棱镜、自动跟踪棱镜、遮挡后根据运动轨迹快速锁定棱镜，全程无需人工转动仪器、无需人工照准，从源头消除人为瞄准误差，适配湛江北站全场景测量作业，核心优势如下：

1. 全自动无人照准，消除人工主观误差：

仪器开启自动照准模式后，可360°全域自动搜索目标棱镜，无需测量人员手动调节水平、垂直角度。无论近距离楼层测点，还是三百米级远距离匝道测点，均可瞬时完成精准照准，规避人工手抖、视觉偏差、对焦不准带来的测量误差。

2. 不受光线与距离限制，实现全天候稳定照准：

突破人眼视觉局限，仪器光学识别系统不受日间强光、夜间弱光环境影响，长距离作业依旧保持稳定照准能力。无论是高架层逆光测量、夜间钢结构加班放样，还是场外匝道远距离放样，全自动照准始终稳定工作，无照准模糊、丢点、偏视问题，实现全天无死角测量作业。

3. 超声波马达技术：

超声波马达采用压电陶瓷行波直驱技术，无需齿轮传动，从根本上消除了传统马达固有的齿隙误差和反向回差，使定位精度实现质的飞跃。仪器照准部与马达转速完全同步，最高转速可达180°/秒，启停灵敏迅捷，能够以不同速度灵活追踪目标，自动跟踪测量行云流水、高效可靠。同时，无齿轮结构使机体更加紧凑，内部部件数量较上一代缩减约65%，加之行波在360°上产生的旋转扭矩令转动摩擦力极小，整机耐用性显著提升——经50万次盘左盘右旋转测试验证，相当于正常使用约5年的寿命周期。此外，不通电时马达自动保持静止，运转噪音低、功耗小，适合长时间连续作业与静默监测场景，真正实现了高性能与高可靠性的兼得。

4. 智能目标自动照准技术:

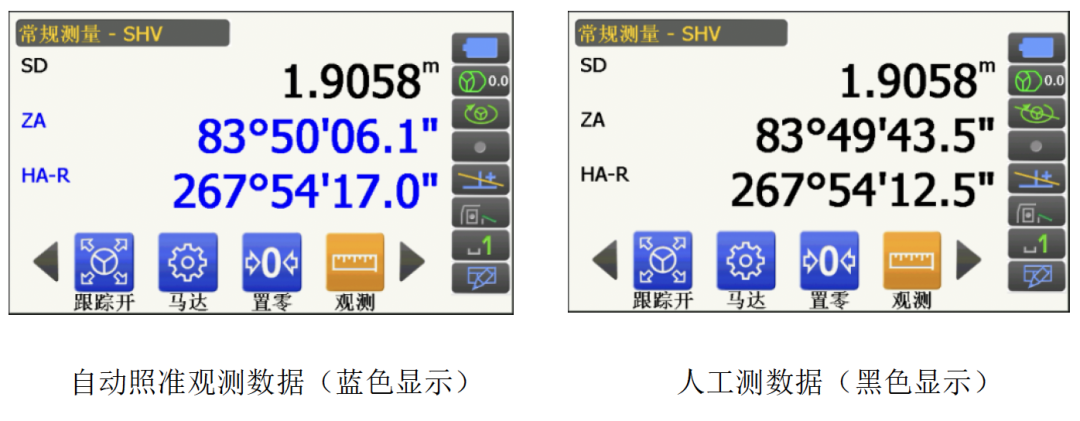

全站仪驱动望远镜不断接近棱镜的中心，当偏离值在限差允许范围内时，仪器停止转动。随后，经过图像处理计算出目标中心与十字丝中心的偏差后，并对角度测量值进行计算与改正，快速完成目标照准。此时，虽然十字丝与棱镜中心在视觉上可能并不完全重合，但仪器屏幕显示的蓝色角度值，已是经改正后二者重合时的真实角度，测量结果准确可靠，无需疑虑。之所以采用这种目标照准方式，主要是为了提高测量速度，因为仪器在小范围内微小移动照准棱镜中心很浪费时间。

5. 强大的跟踪技术：

全新的 Ultra Trac 跟踪技术凭借其先进的算法凸显，超强的棱镜跟踪能力，可轻松对 100 米外以 125km/ 小时速度快速移动的目标保持跟踪；无论是在茂密丛林还是在室内施工，当目标被频繁遮挡时能自主预判目标的可能移动方向并实施跟踪。遮挡物移除后，仪器可瞬间自动重新锁定目标，无需测量员重新设站、重新找点。相比传统全站仪遮挡后必须从头复测，大幅减少无效外业工作，有效提升测量连续性。

6. 强大的棱镜跟踪能力，实现单人独立放样作业：

依靠全自动跟踪技术，现场无需专业人员操作仪器，仅需1名跑尺人员即可独立完成放样、采集、复核全流程，彻底告别传统“一人操作一人跑杆”的作业模式，测量班组配置大幅简化，外业人力投入直降50%，有效破解施工高峰期人手不足的难题。面对钢网架海量密集拼装点位或站房连续轴线控制点等大批量放样任务，仪器可自动转向下一测点，同步完成照准、测距与坐标记录，全程无需人工逐点操控，全自动连续照准模式让批量放样效率提升一倍以上，为紧张工期赢得宝贵时间，确保土建、钢结构、轨道施工环节紧密衔接、高效推进。

工程实景应用

四大施工场景下自动照准落地价值

场景1：多层站房竖向轴线传递

湛江北站分为出站层、站台层、高架层三层结构，竖向高差大、测点高程跨度明显。传统仪器需要人工反复调节垂直角度瞄准不同高程点位，极易产生角度累积误差。依靠自动照准功能，仪器可自适应高低测点，自主调节俯仰角度完成精准对点，一次性完成多层轴线与高程传递，保障竖向结构施工精度统一。

场景2：大跨度钢屋盖高空放样

屋盖高空测点位置高、作业风险大，人工仰视瞄准不仅精度差，还存在视线受阻隐患。索佳iX全站仪依托地面全自动照准，无需人员登高、无需人工仰视对点，仪器自主锁定高空棱镜点位，全程保持高精度锁点状态，兼顾测量精度与现场施工安全。

场景3：高铁轨道及站台精细化放样

轨道平顺度、站台边线放样属于项目一级精度管控部位，一丁点人工瞄准抖动都会影响轨道铺设质量。仪器全程自动跟踪照准轨道沿线棱镜，观测状态恒定无波动，无人工操作带来的瞬时误差，顺利通过铁路专项精度验收。

场景4：高铁轨道及站台精细化放样

场外匝道、南北广场存在大量超200m远距离测点，人眼远距离瞄准难度极高。仪器长距离自动照准性能稳定，远距离不丢点、不偏视，一站式完成场内站房与场外配套工程全域测量工作。

项目应用成效

本次湛江北站项目全程发挥索佳iX全站仪全自动照准核心优势，全面摒弃传统人工照准作业模式，整体测量工作成效显著：

? 精度可控：彻底消除人工照准人为误差，关键结构放样点位全部满足高铁毫米级验收标准，一次性验收合格；

? 返工锐减：视线遮挡自动复瞄，测量返工率下降62%，避免因瞄点偏差导致的结构返工整改；

? 效率翻倍：省去人工瞄准、手动调焦环节，外业单日测量工作量提升100%，适配项目赶工节点；

? 降本增效：实现单人独立测量作业，精简外业测量人员配置，降低项目人工成本；

? 工况适配性强：全时段、全距离、全高差工况均可稳定照准，适配枢纽工程复杂多变的施工现场。

工程测量智能化的核心，在于率先攻克照准环节的“无人化”难题。湛江北站实战案例充分证明：相较于仪器各项附加功能，稳定、快速、抗干扰的全自动照准能力，才是直击工地一线测量痛点的硬核支撑。随着基建工程精度要求持续攀升，搭载全自动照准系统的测量机器人，必将成为大型高铁站、桥梁及市政工程的标配利器，持续为基建工程提质、提速、降本注入强劲动能。
